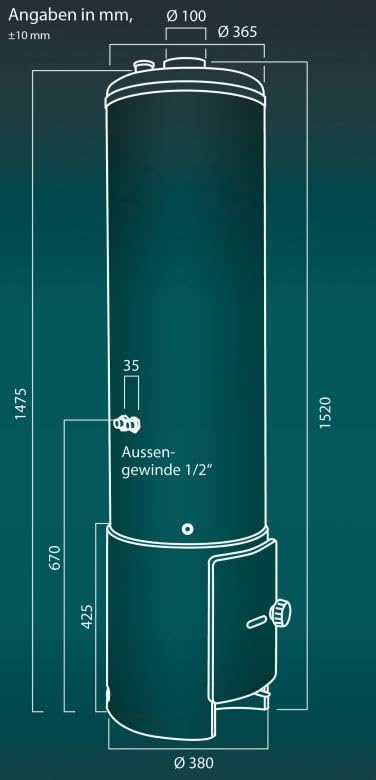

Der Wittigsthal Badeofen „Black Edition“ kombiniert modernes Design mit bewährter Funktionalität und ist ideal für alle, die eine stilvolle und unabhängige Warmwasserversorgung suchen. Das Komplettset umfasst den Oberofen, den Unterofen sowie eine passende Mischbatterie mit Handbrause. Technische Daten Oberofen (Kessel) Material: Emaillierter Stahlblechzylinder Fassungsvermögen: 100 Liter Rauchrohranschluss: Ø 100 mm Mischbatterie-Anschluss: 2× G ½″, 35 mm Mittenabstand Durchmesser: 365 mm Gesamthöhe: 1520 ±10 mm Auslaufhöhe: 670 ±10 mm Gewicht: 18 kg Abgasmassestrom: 8 g/s Abgastemperatur: 278 °C Förderdruck: 10 Pa Korrosionsschutz: Zweischichtig emailliert (innen und außen) mit auswechselbarer Opferanode Funktion: Drucklos, arbeitet nach dem Überlaufprinzip Farbe: Schwarz Besonderheit: Innenliegendes Fallrohr Unterofen (WBU 100/6) Brennstoffe: Geeignet für alle festen Brennstoffe (z. B. Holz, Kohle) Durchmesser: 380 mm Höhe: 425 mm Gewicht: 26 kg Nennheizleistung: 7,5 kW Material: Emaillierter Stahlblechmantel mit gusseiserner Feuerkammer und Schamotteauskleidung Rundrost: Von außen rüttelbar Farbe: Schwarz Mischbatterie Funktionen: Integrierte automatische Durchflussbegrenzung, Rohrbelüftung, Überdruckventil, Rückschlagventil und Sieb Zubehör: Inklusive Brauseschlauch (1500 mm) und Handbrause (Kunststoff, schwarz) Vorteile auf einen Blick Modernes Design: Schwarze „Black Edition“ für eine edle Optik Unabhängige Warmwasserversorgung: Funktioniert ohne Stromanschluss Robuste Materialien: Langlebig durch emaillierten Stahl und gusseiserne Komponenten Sicherheitsfeatures: Umfassender Schutz durch Korrosionsschutzsystem und Sicherheitsventile Komplettset: Alles enthalten für eine sofortige Inbetriebnahme

Der Badeofen ZL100 ist ein speziell entwickelter, hochwertiger Warmwasserbereiter für Badezimmer. Er arbeitet drucklos nach dem Überlaufprinzip und ist für die Beheizung mit festen Brennstoffen (z. B. Holz, Kohle, Briketts) ausgelegt. Dank seines durchdachten Designs mit poliertem Edelstahl-Wasserbehälter und robuster Bauweise bietet er ein sicheres und komfortables Badeerlebnis.✅ Produkt-HighlightsHochwertiger Warmwasserbereiter für den Einsatz in Badezimmern.Typ: Badeofen für feste Brennstoffe (z. B. Holz, Kohle, Briketts).Betriebsart: Drucklos (funktioniert nach dem Überlaufprinzip).Wasserbehälter aus poliertem Edelstahl.Hohe Kapazität: 100 Liter für ausgiebige Bäder.Energieeffizient: Direkte Wärmeübertragung durch feste Brennstoffe.Sicher: Druckloses System mit Sicherheitsarmaturen und Rückschlagventil.Stilvoll: Edelstahloptik kombiniert mit traditioneller Feuerkammer.Pflegeleicht: Rüttelbarer Rost zur einfachen Ascheentfernung und wartungsarm.Enthält eine Mischbatterie mit Rückschlagventil, Durchflusseinstellung und automatischer Durchflussbegrenzung.🔧 Technische DatenModell: ZL100Typ: Badeofen für feste BrennstoffeBetriebsart: DrucklosTankvolumen / Kapazität: 100 lNennwärmeleistung / Thermische Leistung: 8 kWVorgeschriebener Brennstoff: trockenes Holz (vorgeschriebener Brennstoff)Maximaler Betriebsdruck: 6 BarKonstruktions-Überdruck des Wasserbehälters: 10 BarMinimalzug des Rauchfangs / min. Schornsteinzug: 10 PaAbmessungen Durchmesser x Höhe: 365×1500 mmGesamthöhe: 1500 mmGesamtdurchmesser: 365 mmGewicht: 65 kgMaterial Wasserbehälter: Polierter EdelstahlForm Wasserbehälter: Zylindrischer BehälterGewicht Oberer Teil – Wasserbehälter: 18 kgDurchmesser Oberer Teil – Wasserbehälter: 365 mmGesamthöhe Oberer Teil – Wasserbehälter: 1000 mmHöhe bis zur Wasserarmatur: 200 mmAnschluss für Kaminrohr / Rauchrohranschluss: ∅ 102 mmFarbe Feuerstelle: BraunMaterial Unterer Teil – Feuerstelle (Außengehäuse): StahlblechmantelMaterial Unterer Teil – Feuerstelle (Feuerstelle): Gusseisern mit SchamotteausmauerungDurchmesser Unterer Teil – Feuerstelle: 365 mmHöhe Unterer Teil – Feuerstelle: 425 mmGewicht Unterer Teil – Feuerstelle: 26 kgNennheizleistung Unterer Teil – Feuerstelle: 7,5 kWRost Unterer Teil – Feuerstelle: Rüttelbar von außen zur ReinigungMischbatterie Anschlüsse: 2×G 21​′′Mittenabstand Mischbatterie: 35 mmArbeitsdurchflussmenge Mischbatterie: 15 l/minDimension Kaltwasser-Eingangsrohr und Warmwasser-Ausgangsrohr: 3/4′′Dimension des Auslassrohrs: 1/4′′Maximale Einstelltemperatur des Thermostats: 90∘CMaximale Temperatur der Havarie-Sicherung des Thermostats: 90∘C📦 Lieferumfangzylindrischer Wasserbehälter (drucklos, aus Edelstahl)emaillierte Feuerstelle (gusseisern, mit Blechmantel)Mischbatterie (ohne Brauseschlauch und ohne Handbrause)Überdruck-Sicherheitsventil für 6 Bar mit der Funktion eines Rückschlagventilsthermisches SicherheitsventilAussenmantel-ThermometerRechnung mit ausgewiesener Mehrwertsteuerdeutsche BedienungsanleitungZulassungsunterlagen für Deutschland🏠 Geeignet fürBadezimmertraditionelle Badekulturen (z. B. Sauna- oder Gartenhäuser)frostgeschützter Raum (≥+2∘C Raumtemperatur)⚠️ InstallationshinweisInstallation und Inbetriebnahme des Gerätes müssen von einer Fachkraft durchgeführt werden.Im Gewährleistungsfall benötigt der Hersteller einen Nachweis über die Installation / Inbetriebnahme durch eine Fachfirma.Bitte klären Sie vor dem Kauf die Zulassung durch Ihren Schornsteinfeger.Badeöfen, die mit Holz beheizt werden, fallen nicht unter den Geltungsbereich der 2. BimSchV.Die Mindestabstände zu brennbaren Stoffen müssen eingehalten werden (300 mm in der Hauptstrahlungsrichtung, 200 mm in allen anderen Richtungen).Das Gerät muss auf einem feuerbeständigen Untergrund platziert werden, dessen Grundriss den Grundriss des Gerätes um mindestens 100 mm auf den Seiten und hinten und 300 mm vorne überragen muss.Am Zuleitungsrohr des kalten Wassers müssen im Einklang mit der Norm ČSN 06 0830 folgende Schutzelemente montiert werden: Rückschlagventil, Druck-Sicherungsventil, Auslassventil, Verschlussventil.Am Ausgang des heißen Wassers muss eine dielektrische Kopplung installiert werden (zur Vermeidung einer elektrochemischen galvanischen Zelle bei Anschluss an Kupferleitungen).Der Badeofen darf nie in Betrieb genommen werden, wenn er nicht vollständig mit Wasser gefüllt ist.Der Badeofen darf nicht betrieben werden, wenn die Kaltwasserzufuhr abgedreht ist.Der Kamin muss einen Zug von mindestens 10 Pa aufweisen und der Anschluss durch die zuständige Bezirkschornsteinfegermeisterei genehmigt werden.

Der Badeofen Typ Z100 ist ein hochwertiger, druckfester Warmwasserbereiter mit Wärmetauscher, der ideal für den Anschluss an bestehende Wassersysteme wie Solarspeicher oder Heizkreisläufe geeignet ist. Der Ofen ist aus robustem, rostfreiem Edelstahl gefertigt und bietet eine hohe Leistung sowie Sicherheit beim täglichen Gebrauch. Ausstattung und Merkmale Typ: Badeofen Z100 Wasserbehälter: Zylindrisch, aus rostfreiem Edelstahl Feuerstelle: Emailliert, für festen Brennstoff geeignet (z. B. trockenes Holz) Wärmetauscher: Integriert, ca. 4 kW Leistung Druckfestigkeit: Für geschlossene Wassersysteme geeignet Überdruck-Sicherheitsventil: 6 bar, mit Rückschlagventilfunktion Thermisches Sicherheitsventil: Zusätzlicher Schutz gegen Überhitzung Außenmantel-Thermometer: Selbstklebend, einfach abzulesen (Abbildung ähnlich) Zubehör & Dokumentation: Rechnung mit ausgewiesener Mehrwertsteuer Deutsche Bedienungsanleitung Zulassungsunterlagen für Deutschland Vorteile auf einen Blick Druckfest: Ideal für moderne Heiz- und Wassersysteme Hohe Sicherheit: Mehrfachschutz durch Überdruck- und Rückschlagventile Langlebig: Edelstahl gegen Korrosion geschützt Effizient: Schnelle Erwärmung, auch über externe Wärmesysteme nutzbar Einfache Installation: Mit deutscher Anleitung und benötigten Unterlagen

Dieser einzigartige, druckfeste Badeofen kombiniert drei Heizmethoden für eine flexible und energieeffiziente Warmwasserbereitung: Holzverbrennung, einen elektrischen Heizstab und einen Spiralwärmetauscher zur Integration in Ihr bestehendes Heizungssystem. Die Kombination dieser Optionen ermöglicht eine optimale Anpassung an unterschiedliche Bedingungen und Bedürfnisse. ✅ Produkt-Highlights Druckfeste Ausführung Drei Heizmethoden in einem Gerät: Holz, elektrischer Heizstab und Wärmetauscher Integrierter elektrischer Heizstab für flexible Wassererwärmung Zusätzlicher Spiralwärmetauscher zur Einbindung in externe Heizsysteme (z. B. Zentralheizung, Solarkollektoren) Kann traditionell mit festen Brennstoffen (Holz) befeuert werden Innovative und energieeffiziente Lösung zur Wassererwärmung 🔧 Technische Daten Tankvolumen: 100 l Höhe: 1535 mm Durchmesser: 400 mm Gewicht: 93 kg Abgasdurchmesser: 120 mm Heizstableistung: 1500 W Wärmetauscherfläche: 0,50 m2 Anschlussgewinde: 3/4" Wasseranschlusspunkt: oben Brennkammer-Außenmaß: Höhe 400 mm - ∅ 350 mm Brennkammertiefe: Höhe 185 mm - ∅ 260 mm Brennkammeröffnung: Höhe 115 mm - ∅ 155 mm Heizmethoden: Holzverbrennung, elektrischer Heizstab, Spiralwärmetauscher Ausführung: druckfest 🏠 Geeignet für Wassererwärmung Integration in bestehende Zentralheizungssysteme Betrieb mit festen Brennstoffen (Holz) ⚠️ Installationshinweis Die Nutzung des Spiralwärmetauschers ermöglicht die Verbindung mit dem lokalen Heizsystem und erfordert somit die Integration in die bestehende Heizungsinstallation.
