Entdecken Sie die Zukunft der Energieeffizienz mit unserem innovativen Speicher für die effiziente Speicherung von Überschüssen aus PV-Kraftwerken! Der hängende Speicher wurde speziell entwickelt, um Ihre Solarüberschüsse optimal zu nutzen. Mit seinem cleveren Design, das einen Wärmetauscher im oberen für die Erwärmung von Warmwasser und einen unteren Teil für die effiziente Energiespeicherung aus der Sonne durch einen Elektroheizstab bietet, maximieren Sie Ihre Energieeinsparungen. Dank des Wärmetauschers im oberen Bereich gestaltet sich die Wartung einfacher. Das integrierte keramische Heizelement verlängert die Lebensdauer der Heizung erheblich.

200 Liter Warmwasserspeicher mit 1 Wärmetauscher Der Cosmo CS 200 ist ein stehender Warmwasserspeicher aus Stahlblech, der für die Bereitstellung von heißem Wasser in privaten Haushalten und Wohngebäuden mit höherem Warmwasserbedarf konzipiert ist. Er verfügt über ein großzügiges Fassungsvermögen von 196 Litern und ist dank Emaillierung und Magnesiumschutzanode optimal korrosionsgeschützt. ✅ Produkt-Highlights Stehender Warmwasserspeicher aus Stahlblech (nach EN 12897) Großzügiges Fassungsvermögen für Haushalte mit höherem Warmwasserbedarf Korrosionsgeschützt durch Emaillierung von Speicher und Wärmetauscher Zusätzlich eingebaute Magnesiumschutzanode Eingeschweißter Glattrohr-Wärmetauscher (unten, bis auf den Boden reichend) Mit Zeigerthermometer und eingeschweißter Tauchhülse für Temperaturfühler In PU-Hartschaum Dämmung (Baustoffklasse B2) Außenmantel in Weiß 🔧 Technische Daten Wasserinhalt: 196 l Höhe: 1473 mm Durchmesser: 600 mm Gewicht: 62 kg Energieeffizienzklasse: B Leistungskennzahl (DIN 4708): 4,8 NL Wärmeleistung vom Wärmetauscher: 30 kW Durchlaufleistung: 739 l/h Betriebsüberdruck Brauchwasser: 10 bar Betriebsüberdruck Heizung: 10 bar Max. Temperatur Brauchwasser: 95 °C Max. Temperatur des Heizungswassers: 110 °C Kalt- und Warmwasser Anschluss: 3/4" AG Zirkulationsanschluss: 3/4" AG Vor- und Rücklauf vom Wärmetauscher: 1" AG Flansch unten: DN 110 Durchmesser Fühlerhülse: 16 mm Kippmaß: 1524 mm 🏠 Geeignet für Private Haushalte Wohnungen Andere Wohngebäude Anwendungen mit hohem Warmwasserbedarf (Duschen, Baden, Geschirrspülen, Händewaschen)

Entdecken Sie die Zukunft der Energieeffizienz mit unserem innovativen Speicher für die effiziente Speicherung von Überschüssen aus PV-Kraftwerken! Der hängende Speicher wurde speziell entwickelt, um Ihre Solarüberschüsse optimal zu nutzen. Mit seinem cleveren Design, das einen Wärmetauscher im oberen für die Erwärmung von Warmwasser und einen unteren Teil für die effiziente Energiespeicherung aus der Sonne durch einen Elektroheizstab bietet, maximieren Sie Ihre Energieeinsparungen. Dank des Wärmetauschers im oberen Bereich gestaltet sich die Wartung einfacher. Das integrierte keramische Heizelement verlängert die Lebensdauer der Heizung erheblich.

Entdecken Sie die Zukunft der Energieeffizienz mit unserem innovativen Speicher für die effiziente Speicherung von Überschüssen aus PV-Kraftwerken! Der Speicher wurde speziell entwickelt, um Ihre Solarüberschüsse optimal zu nutzen. Mit seinem cleveren Design, das einen Wärmetauscher im oberen für die Erwärmung von Warmwasser und einen unteren Teil für die effiziente Energiespeicherung aus der Sonne durch einen Elektroheizstab bietet, maximieren Sie Ihre Energieeinsparungen. Dank des Wärmetauschers im oberen Bereich gestaltet sich die Wartung einfacher. Unser Speicher bietet zusätzliche Flexibilität, indem er die Nutzung Ihrer vorhandenen Wärmequelle ermöglicht. Die Wärmedämmung des Behälters besteht aus 42 mm starkem, FCKW-freiem Polyurethanschaum. Der Außenmantel des Warmwasserbereiters ist aus pulverbeschichtetem Stahlblech gefertigt.

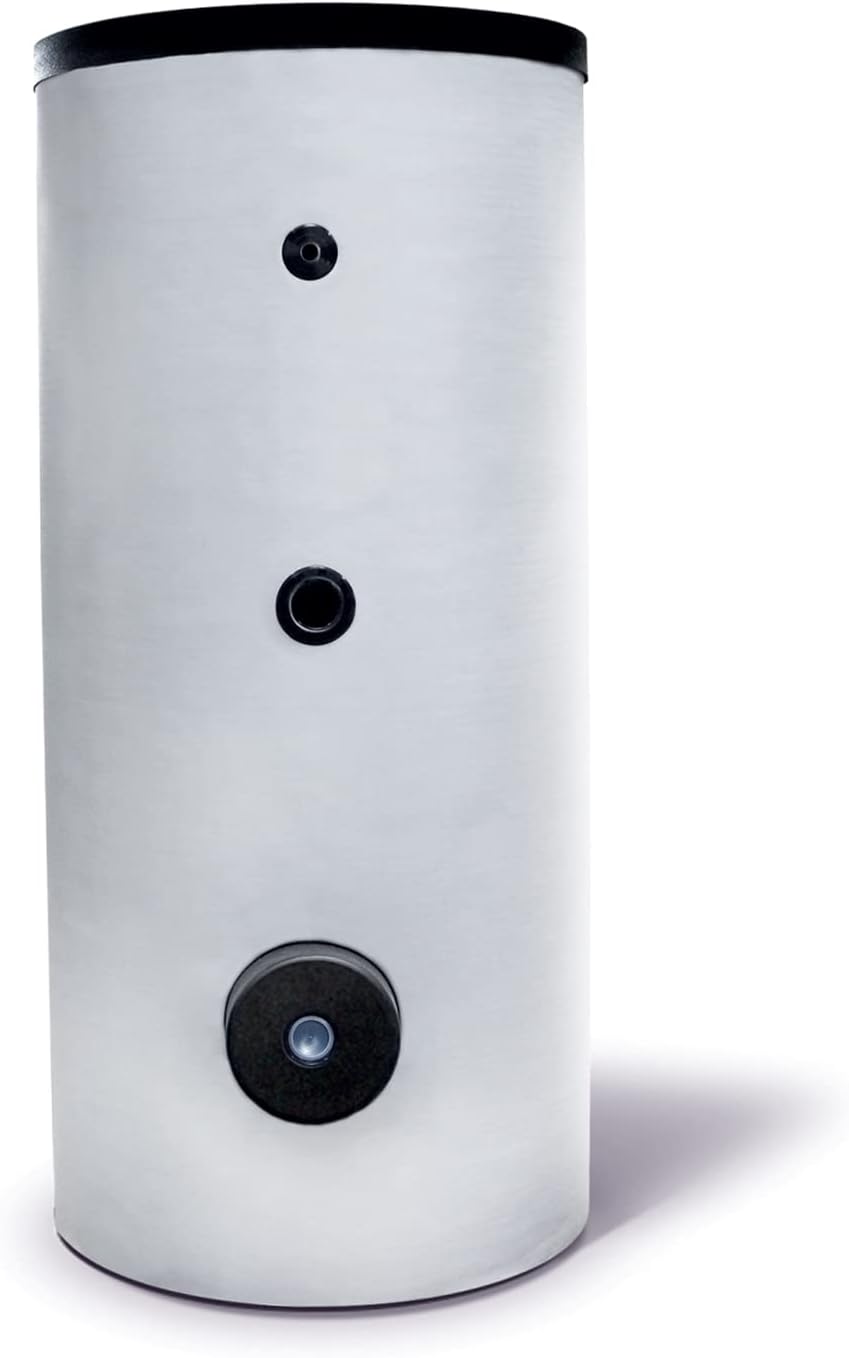

Der SUNEX FISH S2 X 200 Liter ist ein stehender Warmwasserspeicher zur zentralen Trinkwassererwärmung. Er verfügt über zwei integrierte Glattrohr-Wärmetauscher, die den Anschluss unterschiedlicher Wärmequellen wie Solarthermieanlagen, Heizkessel oder geeigneter Wärmepumpen ermöglichen. Der emaillierte Stahlbehälter ist mit Magnesium-Schutzanoden ausgestattet. Eine 50 mm starke Polyurethan-Hartschaumdämmung reduziert die Wärmeverluste während der Speicherung. Zusätzliche Anschlüsse für Zirkulation, Temperaturfühler und einen optionalen Elektroheizstab ermöglichen eine flexible Einbindung in unterschiedliche Warmwassersysteme. Warmwasserbereitung mit zwei Wärmetauschern Der Speicher verfügt über zwei getrennte Glattrohr-Wärmetauscher. Dadurch können unterschiedliche Wärmeerzeuger zur Trinkwassererwärmung genutzt werden. Der untere Wärmetauscher ist beispielsweise für die Einbindung einer Solarthermieanlage vorgesehen, während der obere Wärmetauscher mit einem Heizkessel verbunden werden kann. Speichervolumen: 200 Liter Anzahl Wärmetauscher: 2 Wärmetauscherfläche unten: 0,9 m² Wärmetauscherfläche oben: 0,6 m² Geeignet für die Kombination unterschiedlicher Wärmequellen Leistungsdaten der Wärmetauscher Die beiden Wärmetauscher ermöglichen die Übertragung der Wärmeenergie vom angeschlossenen Wärmeerzeuger auf das Trinkwasser im Speicher. Die tatsächlich übertragbare Wärmeleistung hängt von den jeweiligen Vorlauf- und Speichertemperaturen sowie den Volumenströmen ab. Unter den angegebenen Hersteller-Prüfbedingungen von 80/10/45 °C werden folgende Werte erreicht: Unterer Wärmetauscher: 0,9 m² Übertragungsfläche Wärmetauscherinhalt unten: 5,0 Liter Wärmeleistung unten: 31 kW Warmwasserleistung unten: 760 l/h Oberer Wärmetauscher: 0,6 m² Übertragungsfläche Wärmetauscherinhalt oben: 3,1 Liter Wärmeleistung oben: 22 kW Warmwasserleistung oben: 540 l/h Emaillierter Stahlbehälter und Korrosionsschutz Der Speicherbehälter besteht aus Stahl S235JR und ist auf den trinkwasserberührten Innenflächen emailliert. Die Beschichtung bildet eine Schutzschicht zwischen dem Stahlbehälter und dem gespeicherten Wasser. Ergänzend sind Magnesium-Schutzanoden vorgesehen, die zum Korrosionsschutz beitragen. Die Anoden müssen regelmäßig entsprechend den Herstellervorgaben kontrolliert und bei Bedarf ausgetauscht werden. Behältermaterial: Stahl S235JR Innenbeschichtung: Emaille Zusätzlicher Korrosionsschutz: Magnesium-Schutzanoden Optionaler Einsatz einer geeigneten Titananode möglich Wärmedämmung Die Wärmedämmung besteht aus einer 50 mm starken Schicht aus Polyurethan-Hartschaum. Sie verringert die Wärmeabgabe des Speichers an die Umgebung und trägt dazu bei, die gespeicherte Wassertemperatur länger aufrechtzuerhalten. Dämmmaterial: Polyurethan-Hartschaum (PUR) Dämmstärke: 50 mm Außenmantel: PVC Farbe des Außenmantels: Grau Erweiterung mit elektrischem Heizstab Der Warmwasserspeicher besitzt einen Anschluss zur Nachrüstung eines geeigneten elektrischen Einschraubheizkörpers. Dadurch kann die Trinkwassererwärmung um eine zusätzliche elektrische Wärmequelle ergänzt werden. Die Auswahl des Heizstabs muss entsprechend der vorhandenen Anschlussgröße, der zulässigen Einbaulänge und den technischen Vorgaben des Speichers erfolgen. Anschluss für Elektroheizstab: G 1½" Elektrischer Heizstab optional nachrüstbar Elektroheizstab nicht im Lieferumfang enthalten Hydraulische Anschlüsse Der SUNEX FISH S2 X verfügt über separate Anschlüsse für Trinkwasser, die beiden Wärmetauscher und eine Warmwasserzirkulation. Weitere Anschlussmöglichkeiten sind für die Temperaturüberwachung und zusätzliche Ausstattung vorgesehen. Kaltwasseranschluss: Rp 1" Warmwasseranschluss: Rp 1" Zirkulationsanschluss: Rp ¾" Wärmetauscher oben, Vorlauf und Rücklauf: Rp 1" Wärmetauscher unten, Vorlauf und Rücklauf: Rp 1" Anschluss für Elektroheizstab: Rp 1½" Anschluss für Temperaturfühler: Rp ½" Thermometeranschluss: Rp ½" Betriebsdruck und Temperaturgrenzen Der Speicher ist für den Betrieb innerhalb der angegebenen Druck- und Temperaturgrenzen ausgelegt. Die Wärmetauscher besitzen eigene zulässige Betriebswerte, die bei der Einbindung in die Heizungsanlage berücksichtigt werden müssen. Maximaler Betriebsdruck Speicher: 10 bar Prüfdruck Speicher: 15 bar Maximale Betriebstemperatur Speicher: 95 °C Maximaler Betriebsdruck Wärmetauscher: 16 bar Maximale Betriebstemperatur Wärmetauscher: 110 °C Wartung und Reinigung Für die regelmäßige Kontrolle und Wartung ist eine Revisionsöffnung vorgesehen. Sie ermöglicht den Zugang zum Speicherinneren, beispielsweise für Reinigungsarbeiten und die Überprüfung des Behälterzustands. Die Magnesium-Schutzanoden sind entsprechend den Wartungsvorgaben des Herstellers zu prüfen. Die erforderlichen Wartungsintervalle hängen unter anderem von den Betriebsbedingungen und der Wasserbeschaffenheit ab. Revisionsöffnung für Kontrolle und Reinigung Überprüfung der Magnesium-Schutzanoden erforderlich Temperaturüberwachung über Thermometer und geeignete Fühler möglich Abmessungen und Gewicht Höhe: 1.306 mm Breite: 607 mm Tiefe: 607 mm Durchmesser ohne Isolierung: 500 mm Durchmesser mit Isolierung: 607 mm Nettogewicht: 95 kg Aufstellung: Stehend Einsatzbereiche Der FISH S2 X 200 Liter ist für die zentrale Warmwasserbereitung in Gebäuden mit entsprechendem Trinkwarmwasserbedarf vorgesehen. Durch die beiden Wärmetauscher können unterschiedliche Wärmeerzeuger einzeln oder in Kombination eingesetzt werden. Solarthermieanlagen Gas- und Ölheizkessel Pellet- und Festbrennstoffkessel Geeignete Luft-Wasser-Wärmepumpen Heizsysteme mit zwei Wärmequellen Warmwasseranlagen mit optionaler elektrischer Zusatzheizung Beim Einsatz mit einer Wärmepumpe ist zu beachten, dass die erforderliche Wärmetauscherfläche und die tatsächlich übertragbare Wärmeleistung zur jeweiligen Wärmepumpe passen müssen. Insbesondere bei niedrigen Vorlauftemperaturen ist die Eignung anhand der Anlagenplanung zu prüfen. Lieferumfang 1 × SUNEX FISH S2 X Warmwasserspeicher 200 Liter 2 × integrierte Glattrohr-Wärmetauscher Wärmedämmung mit grauem Außenmantel Magnesium-Schutzanoden gemäß Herstellerausführung Thermometer Herstellerunterlagen Wichtige Hinweise Der Warmwasserspeicher ist für die bestimmungsgemäße Trinkwassererwärmung vorgesehen. Der Einbau muss entsprechend den geltenden technischen Regeln und den Vorgaben des Herstellers erfolgen. Geeignete Sicherheitseinrichtungen, insbesondere ein Sicherheitsventil, müssen entsprechend der Installation vorgesehen werden. Ein elektrischer Heizstab ist nicht im Lieferumfang enthalten. Die Eignung eines optionalen Heizstabs ist vor dem Einbau anhand der technischen Anforderungen zu prüfen. Die Magnesium-Schutzanoden müssen regelmäßig kontrolliert und bei Bedarf ersetzt werden. Die übertragbare Wärmeleistung der Wärmetauscher hängt von den jeweiligen Betriebsbedingungen ab. Die Installation und Inbetriebnahme müssen durch entsprechend qualifizierte Fachkräfte erfolgen.

Der Warmwasserspeicher mit Wärmetauscher CSTS ist die optimale Lösung für zuverlässige und effiziente Warmwasserversorgung. Mit einem großzügigen Fassungsvermögen und einem effektiven Wärmetauscher-System sorgt dieses Gerät für konstant warmes Wasser in Ihrem Haushalt. Die fortschrittliche Technologie gewährleistet nicht nur schnelle Aufheizzeiten, sondern auch eine energieeffiziente Nutzung. Der CSTS eignet sich perfekt für den Einsatz in Wohnungen, Einfamilienhäusern oder Gewerbebetrieben, um den Bedarf an heißem Wasser effektiv zu decken. Investieren Sie in Komfort und Nachhaltigkeit mit dem Warmwasserspeicher CSTS.

DRAŽICE OKCE 160 NTR/HV/2,2 kW – Kombinierter Unterstellspeicher mit Wärmetauscher und elektrischem Heizstab Der DRAŽICE OKCE 160 NTR/HV/2,2 kW ist ein stationärer Warmwasserspeicher zur Bodenaufstellung. Er verfügt über einen integrierten Wärmetauscher sowie einen elektrischen Heizflansch mit 2,2 kW Leistung. Dadurch kann die Warmwasserbereitung flexibel über eine Heizungsanlage oder elektrisch erfolgen. Durch die obenliegenden Anschlüsse eignet sich der Speicher besonders zur Kombination mit wandhängenden Heizgeräten. Die kompakte Bauweise mit 584 mm Durchmesser und 1090 mm Höhe ermöglicht eine platzsparende Installation, zum Beispiel unter oder in direkter Nähe eines Heizgerätes. Flexible Warmwasserbereitung Der Speicher kann über verschiedene Energiequellen betrieben werden. Die Erwärmung des Trinkwassers ist sowohl über den integrierten Wärmetauscher als auch über den elektrischen Heizkörper möglich. Dadurch eignet sich der Speicher für klassische Heizsysteme, moderne Wärmepumpenanlagen und Anwendungen mit Photovoltaikstrom. Integrierter Wärmetauscher Der Wärmetauscher besitzt eine Fläche von 1,45 m² und ermöglicht eine schnelle Erwärmung des Warmwassers. Laut Hersteller ist der Speicher für Wärmepumpen bis 6 kW geeignet. Die Aufheizzeit über den Wärmetauscher von 10 °C auf 60 °C beträgt ca. 16 Minuten. Elektrischer Heizflansch mit 2,2 kW Der integrierte elektrische Heizflansch besitzt eine Leistung von 2200 W und wird über 230 V angeschlossen. Das keramische, trockene Heizelement unterstützt eine zuverlässige elektrische Warmwasserbereitung und kann auch zur Nutzung von überschüssigem PV-Strom eingesetzt werden. Produkt-Highlights Kombinierter Warmwasserspeicher mit 144 Liter Speichervolumen Stationärer Unterstellspeicher zur Bodenaufstellung Mit integriertem Wärmetauscher 1,45 m² Geeignet für Wärmepumpen bis 6 kW Elektrischer Heizflansch mit 2,2 kW integriert Keramisches, trockenes Heizelement PV-Anschluss bzw. Nutzung von PV-Strom möglich Alle Anschlüsse befinden sich oben am Speicher Ideal zur Kombination mit wandhängenden Heizgeräten Emaillierter Stahlbehälter für hohe Beständigkeit Hochwertige Isolierung mit 42 mm Dämmstärke Energieeffizienzklasse C Robuste und langlebige DRAŽICE-Qualität Technische Daten Modell: DRAŽICE OKCE 160 NTR/HV/2,2 kW Gerätetyp: kombinierter stationärer Warmwasserspeicher mit Wärmetauscher Bestellnummer: 1106706117 Speichervolumen: 144 Liter Aufstellung: Bodenaufstellung Bauform: Unterstellspeicher Abmessungen: Ø 584 x 1090 mm Durchmesser: 584 mm Höhe: 1090 mm Leergewicht: ca. 81 kg Isolierstärke: 42 mm Wärmeleitfähigkeit der Isolierung: 0,022 W/mK Elektrische Heizleistung: 2200 W Elektrische Aufheizzeit von 10 °C auf 60 °C: ca. 4,0 Stunden Elektroanschluss: 1/N/PE ~ 230 V / 50 Hz Empfohlener Schutzschalter: 16 A Schutzart: IP42 Maximale Betriebstemperatur im Speicher: 80 °C Maximaler Betriebsdruck im Speicher: 6 bar Wärmetauscherfläche: 1,45 m² Wärmetauschervolumen: 9,5 Liter Maximale Betriebstemperatur im Wärmetauscher: 110 °C Maximaler Betriebsdruck im Wärmetauscher: 10 bar Druckverlust im Wärmetauscher: 46 mbar Wärmetauscherleistung: 32 kW bei 80 °C Heizwasser und 720 l/h Durchfluss Aufheizzeit über Wärmetauscher von 10 °C auf 60 °C: ca. 16 Minuten Energieeffizienzklasse: C Statischer Verlust: 65 W Maße und Aufstellung Der Speicher ist zur stationären Bodenaufstellung vorgesehen. Mit ca. 584 mm Durchmesser und 1090 mm Höhe eignet er sich für eine platzsparende Installation. Die Anschlüsse befinden sich oben am Speicher und erleichtern die Einbindung in bestehende Anlagen. Die Bauweise eignet sich besonders zur Kombination mit wandhängenden Heizgeräten. Anschlusskomfort Obenliegende Anschlüsse für eine einfache Installation Hydraulische Einbindung über die oberen Speicheranschlüsse Elektroanschluss für den integrierten 2,2-kW-Heizflansch über 230 V Die genaue Anschlussbelegung ist der technischen Zeichnung bzw. Montageanleitung zu entnehmen. Einsatzbereiche Warmwasserbereitung in Wohngebäuden Kombination mit wandhängenden Heizgeräten Einbindung in Anlagen mit Wärmepumpe bis 6 kW Nutzung mit zentralen Heizkesseln Elektrische Zusatzheizung über integrierten Heizflansch Nutzung von überschüssigem Photovoltaikstrom möglich Vorteile im Überblick Flexible Warmwasserbereitung über Heizungsanlage oder Strom Schnelle Aufheizung über den leistungsstarken Wärmetauscher Zusätzliche elektrische Erwärmung durch integrierten Heizflansch Platzsparende Installation durch obenliegende Anschlüsse Geeignet für moderne Heizsysteme und PV-Anwendungen Langlebige Ausführung mit emailliertem Speicherbehälter Wichtige Hinweise Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen. Der Speicher muss vor dem elektrischen Anschluss vollständig mit Wasser gefüllt sein. Der elektrische Anschluss muss gemäß den geltenden Vorschriften erfolgen. Der Speicher ist für den stationären Betrieb in frostfreien Räumen vorgesehen. Die regelmäßige Wartung und Prüfung der Anlage ist zu beachten. Die genaue Anschlussbelegung und Montagehinweise entnehmen Sie bitte der Bedienungs- und Montageanleitung.

Der OKC NTR/HV ist ein fortschrittlicher Warmwasserspeicher, der durch seine innovative Konstruktion mit einem Wärmetauscher eine besonders effiziente und vielseitige Warmwasserversorgung gewährleistet. Mit einem Fassungsvermögen von 100 bis 200 Litern bietet dieser Speicher großzügigen Platz für die Bereitstellung von warmem Wasser für verschiedene Anwendungen. Der Wärmetauscher des OKC NTR/HV ermöglicht eine optimale Wärmeübertragung und trägt dazu bei, die Energieeffizienz zu maximieren. Diese Technologie ermöglicht nicht nur eine schnelle Erwärmung des Wassers, sondern sorgt auch für eine gleichmäßige Temperaturverteilung im gesamten Speicher. Dadurch wird sichergestellt, dass Sie stets auf zuverlässige und konstante Warmwasserversorgung zugreifen können. Durch die Möglichkeit, den Wärmetauscher separat zu steuern, bietet der OKC NTR/HV eine flexible Anpassung an unterschiedliche Nutzungsanforderungen. Die hochwertige Verarbeitung und das robuste Design gewährleisten eine lange Lebensdauer und Zuverlässigkeit. Darüber hinaus sind verschiedene Sicherheitsmechanismen integriert, um einen sicheren Betrieb zu gewährleisten. Mit dem OKC NTR/HV entscheiden Sie sich für einen Warmwasserspeicher, der nicht nur hohe Leistung und Effizienz bietet, sondern auch durch seine Vielseitigkeit und Anpassungsfähigkeit überzeugt. Erfahren Sie den Komfort einer zuverlässigen Warmwasserversorgung, angepasst an Ihre individuellen Bedürfnisse. Indirekt beheizte, stationäre Speicher der Reihe NTR/HV dienen zur Warmnutzwasseraufbereitung in Verbindung mit einer anderen Heizwasserquelle, am häufigsten mit einer Gastherme. Mit ihrer Nennleistung garantieren sie eine ausreichende Menge von Brauchwasser für große Wohneinheiten, Betriebsstätten, Restaurants und ähnliche Einrichtungen.

Der OKC NTR ist ein fortschrittlicher Warmwasserspeicher, der durch seine innovative Konstruktion mit einem Wärmetauscher eine besonders effiziente und vielseitige Warmwasserversorgung gewährleistet. Mit einem Fassungsvermögen von 100 bis 200 Litern bietet dieser Speicher großzügigen Platz für die Bereitstellung von warmem Wasser für verschiedene Anwendungen. Der Wärmetauscher des OKC NTR ermöglicht eine optimale Wärmeübertragung und trägt dazu bei, die Energieeffizienz zu maximieren. Diese Technologie ermöglicht nicht nur eine schnelle Erwärmung des Wassers, sondern sorgt auch für eine gleichmäßige Temperaturverteilung im gesamten Speicher. Dadurch wird sichergestellt, dass Sie stets auf zuverlässige und konstante Warmwasserversorgung zugreifen können. Durch die Möglichkeit, den Wärmetauscher separat zu steuern, bietet der OKC NTR eine flexible Anpassung an unterschiedliche Nutzungsanforderungen. Die hochwertige Verarbeitung und das robuste Design gewährleisten eine lange Lebensdauer und Zuverlässigkeit. Darüber hinaus sind verschiedene Sicherheitsmechanismen integriert, um einen sicheren Betrieb zu gewährleisten. Mit dem OKC NTR entscheiden Sie sich für einen Warmwasserspeicher, der nicht nur hohe Leistung und Effizienz bietet, sondern auch durch seine Vielseitigkeit und Anpassungsfähigkeit überzeugt.

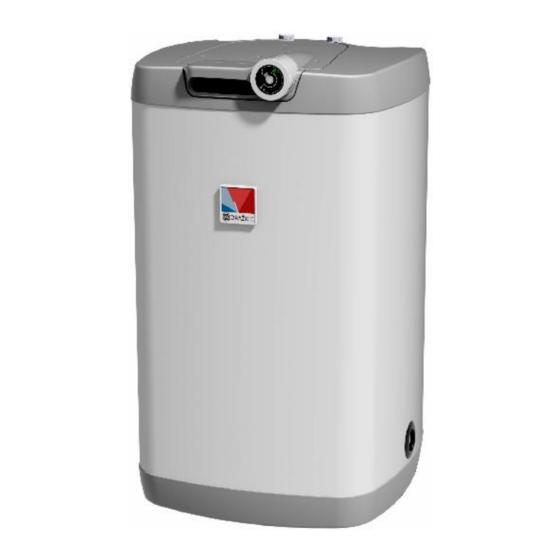

Der Dražice OKH 100 NTR/HV ist ein stehender, indirekt beheizter Warmwasserspeicher mit einem tatsächlichen Speichervolumen von 87 Litern. Er dient der zentralen Trinkwassererwärmung in Verbindung mit einem externen Wärmeerzeuger, beispielsweise einem Gas- oder Ölheizkessel. Durch seine kompakte, eckige Bauform und die nach oben geführten Anschlüsse eignet sich der Speicher besonders für die Aufstellung unter einem wandhängenden Heizkessel. Die integrierte Wärmetauscherschlange überträgt die Wärme des Heizwassers auf das Trinkwasser im Speicher. Indirekte Warmwasserbereitung Die Erwärmung des Trinkwassers erfolgt über einen integrierten Rohrwärmetauscher. Dieser wird vom Heizwasser eines externen Wärmeerzeugers durchströmt und gibt die Wärme an das gespeicherte Trinkwasser ab. Speichervolumen: 87 Liter Indirekte Erwärmung über einen Wärmetauscher Wärmetauscherfläche: 1,08 m² Wärmetauscherinhalt: 7,1 Liter Nennleistung des Wärmetauschers: 24 kW unter Hersteller-Prüfbedingungen Aufstellung unter wandhängenden Heizkesseln Der OKH 100 NTR/HV ist für die stehende Aufstellung vorgesehen. Alle Heizungs- und Trinkwasseranschlüsse befinden sich auf der Oberseite des Speichers. Dadurch kann die hydraulische Verbindung zu einem darüber montierten Heizkessel mit kurzen Leitungswegen ausgeführt werden. Stehende, eckige Bauweise Alle wesentlichen Anschlüsse an der Oberseite Für die Aufstellung unter wandhängenden Heizkesseln geeignet Gerätebreite: 520 mm Gerätehöhe: 897 mm Wärmetauscher und Heizleistung Der integrierte Wärmetauscher besitzt eine Übertragungsfläche von 1,08 m² und einen Inhalt von 7,1 Litern. Unter den angegebenen Hersteller-Prüfbedingungen mit 80 °C Heizwassertemperatur und einem Heizwasserdurchfluss von 720 l/h beträgt die Wärmeleistung 24 kW. Wärmetauscherfläche: 1,08 m² Wärmetauscherinhalt: 7,1 Liter Wärmeleistung: 24 kW Heizwasserdurchfluss bei Leistungsangabe: 720 l/h Aufheizzeit von 10 auf 60 °C: ca. 13 Minuten unter Hersteller-Prüfbedingungen Die tatsächlich erreichbare Warmwasserleistung hängt unter anderem von der Heizwassertemperatur, dem Volumenstrom und den Betriebsbedingungen der angeschlossenen Heizungsanlage ab. Emaillierter Speicherbehälter Der Trinkwasserbehälter besitzt eine Emailleschicht zum Schutz der trinkwasserberührten Innenflächen. Der Korrosionsschutz wird durch die herstellerseitig vorgesehene Schutzanode ergänzt. Die Schutzanode muss entsprechend den Wartungsvorgaben des Herstellers regelmäßig überprüft und bei Bedarf ausgetauscht werden. Wärmedämmung und Energieeffizienz Der Speicher verfügt über eine Wärmedämmung mit einer Stärke von bis zu 80 mm. Sie reduziert die Wärmeabgabe des gespeicherten Trinkwassers an die Umgebung. Energieeffizienzklasse: B Statischer Wärmeverlust: 44 W Dämmstärke: bis zu 80 mm Wärmeleitfähigkeitswert der Dämmung: 0,022 W/(m·K) Betriebsdruck und Temperaturgrenzen Beim Anschluss an die Trinkwasser- und Heizungsanlage müssen die maximal zulässigen Betriebswerte des Speicherbehälters und des Wärmetauschers beachtet werden. Maximaler Betriebsdruck Speicher: 6 bar Maximale Betriebstemperatur Speicher: 80 °C Maximaler Betriebsdruck Wärmetauscher: 10 bar Maximale Betriebstemperatur Wärmetauscher: 110 °C Hydraulische Anschlüsse Die Trinkwasser- und Heizungsanschlüsse sind nach oben ausgerichtet und ermöglichen die Verbindung mit einem geeigneten externen Wärmeerzeuger. Fünf obere Anschlussstutzen mit G ¾" Außengewinde Zusätzlicher Anschluss mit G ½" Innengewinde Anschlussbelegung gemäß Hersteller-Anschlusszeichnung Abmessungen und Gewicht Höhe: 897 mm Breite: 520 mm Tiefe: 520 mm Maximales Leergewicht: 55 kg Aufstellung: Stehend Einsatzbereich Der Dražice OKH 100 NTR/HV ist für die zentrale Trinkwassererwärmung in Anlagen mit externem Wärmeerzeuger vorgesehen. Seine Bauform mit oberen Anschlüssen ist insbesondere auf die Kombination mit einem wandhängenden Heizkessel abgestimmt. Der Speicher verfügt über keinen eigenständigen Wärmeerzeuger. Für die Warmwasserbereitung wird eine entsprechend ausgelegte externe Heizungsanlage benötigt. Wichtige Hinweise Die Modellbezeichnung OKH 100 NTR/HV bezeichnet die Baureihe. Das tatsächliche Speichervolumen beträgt 87 Liter. Die Warmwasserbereitung erfolgt indirekt über einen externen Wärmeerzeuger. Die angegebenen 24 kW sind eine Wärmetauscherleistung unter definierten Prüfbedingungen und keine elektrische Heizleistung. Die Heizungsanlage muss über eine geeignete Regelung der Speicherladung verfügen. Die Installation und Inbetriebnahme müssen durch entsprechend qualifizierte Fachkräfte erfolgen. Die erforderlichen Sicherheitseinrichtungen sind gemäß den geltenden technischen Regeln vorzusehen. Die maximale Druck- und Temperaturbelastung darf nicht überschritten werden. Die Schutzanode muss regelmäßig gemäß Herstelleranleitung kontrolliert werden.
