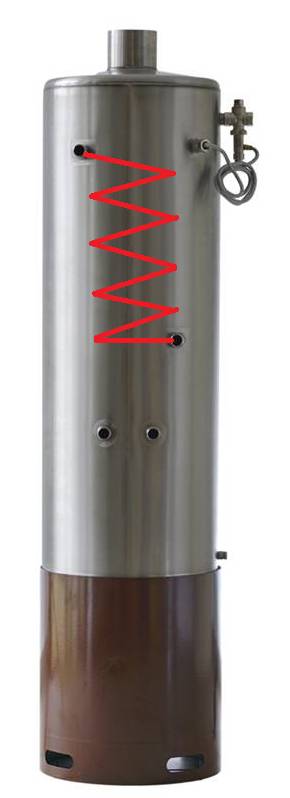

Der Badeofen ZW100 ist ein vielseitiger Warmwasserbereiter mit einem Niederdruck-Behälter (bis zu 6 bar) aus rostfreiem Edelstahl und kann für mehrere Zapfstellen verwendet werden. Er lässt sich mit festen Brennstoffen befeuern und bietet durch den integrierten Wärmetauscher die Möglichkeit, eine weitere Heizquelle, z. B. Solarthermie, anzuschließen. Der ZW100 bildet somit eine optimale Ergänzung für ein modernes, energiebewusstes Heizsystem.

✅ Produkt-Highlights

• Typ: Badeofen mit integriertem Wärmetauscher.

• Behälter: Niederdruck-Behälter (bis zu 6 bar) aus rostfreiem Edelstahl.

• Vielseitiger Einsatz: Als stationärer Badeofen oder als Warmwasserboiler für mehrere Zapfstellen nutzbar.

• Brennstoff: Für feste Brennstoffe (trockenes Holz).

• Zusatzheizquelle: Integrierter Wärmetauscher ermöglicht den Anschluss weiterer Heizquellen (z. B. Solarthermie).

• Sicherheit: Ausgestattet mit Überdruck-Sicherheitsventil und thermischem Sicherheitsventil.

🔧 Technische Daten

• Modell: ZW100

• Tankvolumen / Nennvolumen: 100 l

• Nennwärmeleistung / Thermische Leistung: 8 kW

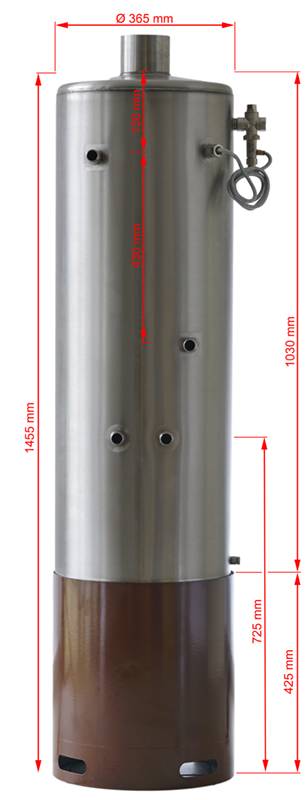

• Abmessungen Durchmesser x Höhe: $365\times 1520$ mm

• Durchmesser: 365 mm

• Höhe: 1520 mm

• Breite: 1520 mm

• Gewicht: 84 kg

• min. Schornsteinzug / Minimalzug des Rauchfangs: 10 Pa

• Vorgeschriebener Brennstoff (durchschnittlicher Verbrauch): trockenes Holz

• Rauchrohranschluss: 102 mm

• Material Wasserbehälter: rostfreier Edelstahl (zylindrischer Wasserbehälter)

• Maximaler Betriebsdruck: 6 Bar

• Konstruktions-Überdruck des Wasserbehälters: 10 Bar

• Maximale Einstelltemperatur des Thermostats: 90∘C

• Maximale Temperatur der Havarie-Sicherung des Thermostats: 90∘C

• Dimension des Kaltwasser-Eingangsrohrs und des Warmwasser-Ausgangsrohrs: 3/4′′

• Dimension des Auslassrohrs: 1/4′′

📦 Lieferumfang

• Badeofen Typ ZW 100 mit integriertem Wärmetauscher

• zylindrischer Wasserbehälter (rostfreier Edelstahl)

• emaillierte Feuerstelle

• Überdruck-Sicherheitsventil für 6 bar mit der Funktion eines Rückschlagventils

• thermisches Sicherheitsventil

• Außenmantel-Thermometer

• Rechnung mit ausgewiesener Mehrwertsteuer

• deutsche Bedienungsanleitung

• Zulassungsunterlagen für Deutschland

🏠 Geeignet für

• Warmwasserbereitung für mehrere Zapfstellen

• Stationärer Badeofen

• Kombination mit weiteren Heizquellen (z. B. Solarthermie)

• Installation in einem frostgeschützten Raum (≥+2∘C Raumtemperatur)

⚠️ Installationshinweis

• Installation und Inbetriebnahme des Gerätes müssen von einer Fachkraft durchgeführt werden.

• Im Gewährleistungsfall benötigt der Hersteller einen Nachweis über die Installation / Inbetriebnahme durch eine Fachfirma.

• Bitte klären Sie vor dem Kauf die Zulassung durch Ihren Schornsteinfeger.

• Badeöfen, die mit Holz beheizt werden, fallen nicht unter den Geltungsbereich der 2. BimSchV.

• Das Gerät muss in einem frostgeschützten Raum installiert werden (Raumtemperatur darf nie unter +2∘C sinken).

• Am Zuleitungsrohr des kalten Wassers müssen Schutzelemente montiert werden: Rückschlagventil, Druck-Sicherungsventil, Auslassventil, Verschlussventil.

• Am Ausgang des heißen Wassers muss eine dielektrische Kopplung installiert werden, um elektrochemische Korrosion zu vermeiden.

• Der Badeofen darf nie in Betrieb genommen werden, wenn er nicht vollständig mit Wasser gefüllt ist.

• Der Badeofen darf nicht betrieben werden, wenn die Kaltwasserzufuhr abgedreht ist.

• Es ist notwendig, die Mindestabstände zu brennbaren Stoffen einzuhalten (300 mm in der Hauptstrahlungsrichtung und 200 mm in allen anderen Richtungen).

• Die zuständige Bezirkschornsteinfegermeisterei muss mit dem Anschluss des Badeofens einverstanden sein.
